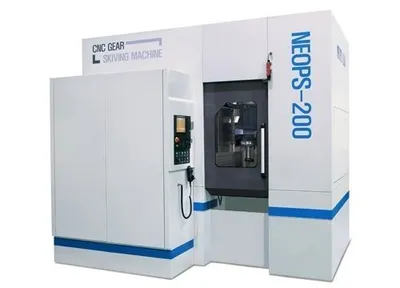

POWER SKIVING MACHINE
for the machining of Internal and External Spur or Helical gears.
• Short Machining Time
• High Machining Volume
• Moderate Tool Cost
• Manufacturing of Internal & External Gearing in One Chucking
MACHINE CAPCITY
Max. Workpiece Dia. (Internal)........100mm
Max. Workpiece Dia. (External)........120mm
Max. Workpiece Height.................80mm
Max. Helix Angle (A-axis).............+45°/-115°
Max. Pitch............................module 2.0
STOKE RANGE
Radial Travel (X-axis)...............150mm (-100mm ~ +50mm)
Tool Shift Travel....................500mm (+250mm)
Z-Axis Work Range....................260mm (60mm ~ 320mm)
Table Diameter.......................Ø100
TOOL
Taper of Spindle Nose...............HSK #63
Max. Tool Shift Travel (Y-Axis).....100mm (±50 ~ -50mm)
MAIN SPINDLE MOTOR
B-Axis Spindle Motor................12.0kw
B-Axis Max. RPM.....................10000rpm
C-Axis Spindle Motor................110Nm
C-Axis Max. RPM.....................6000rpm
