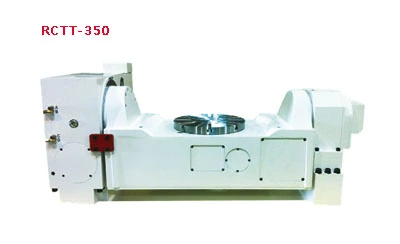

GSA RCTT-350

Table Dia (mm/inch)                   350
Table center Height in Vertical (mm)      410
Over all Height in Vertical (mm)   603
Thru-Hole Dia (mm)                   100H7
Width of T-slot (mm)                   12H7
Width of Guide Block (mm)           18h7
Servo motor type Rotating Tilting
     MELDAS                 HF-154T         HF-354S
     FANUC                 α8 i         α22 I
     SIEMENS                 1FK7080         1FK7101
     HEIDENHAIN                 QSY155B         QSY155F
Gear Ratio                 1:72         1:90
Min. Increment(degree)         0.001°         0.001°
Max. R.P.M. (rpm)
(motor : 3000 / rpm)         41.6         33.3
Tilting degree                      -120°~120°
Rotation axis
     Pneumatic/
     hydraulic clamping force(kg•m)  150
     Indexing Accuracy (sec.)          20"
     Repeatability (sec.)          4"
Tilting axis
     Pneumatic/
     hydraulic clamping force(kg•m)  200
     Indexing Accuracy (sec.)          30"
     With encoder ERN                    180
N.W (kgs)                          1060
Max. Load
     Vertical                          W=150 kg
     Horizontal                          W=300 kg
Max. Radial Load
                                         F=1750 kg•m
                                 FxL=55 kg•m
                                 FxL=45 kg•m
Max. Working Inertia          39 kg•cm•sec2
