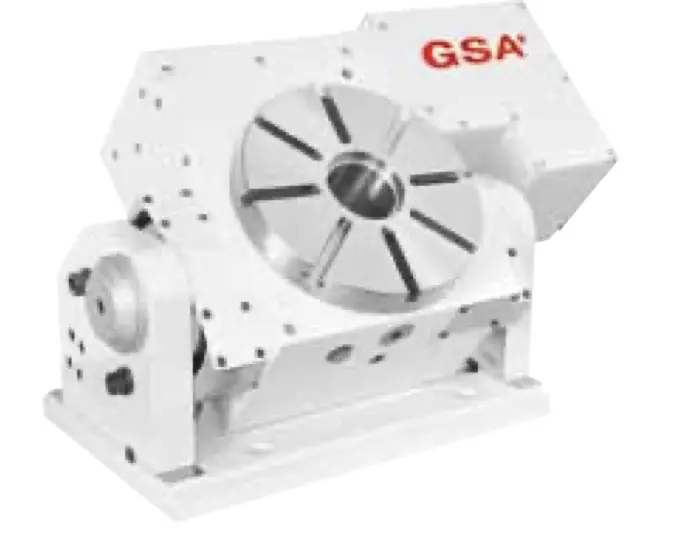

GSA CNCMT-630

Table Dia (mm)              ø630
Table Height in Horizontal (mm)      480
Center Height in Vertical (mm)      440
Over all Height in Vertical  (mm)      940
Thru-Hole Dia (mm)      254H7
Width of T-slot (mm)      18H7
Width of Guide Block (mm)      18h7
Servo motor type    Rotating   Tilting (Scale)
MELDAS            HF-354S   Manual
FANUC            α22 i
SIEMENS            1FK7101
HEIDENHAIN    QSY190C
Gear Ratio    1:180   -
Min. Increment(degree)    0.001°   1°
Max. R.P.M. (rpm)
(motor : 2000 / rpm)    11.1           -
Tilting degree             0°~100°
Rotation axis
Pneu. clamp force(kg•m)(P:5kg / cm2)       350
Hydro. clamp force(kg•m)(P:20kg / cm2)700
Indexing Accuracy (sec.)       15"
Repeatability (sec.)       4"
                      8"
N.W (kgs)               1000
Max. Load
        Vertical                       W=500 kg
Horizontal                       W=1000 kg

Max. Radial Load
                                              F=2080 kg
                      FxL=700 kg•m
                      FxL=300 kg•m
