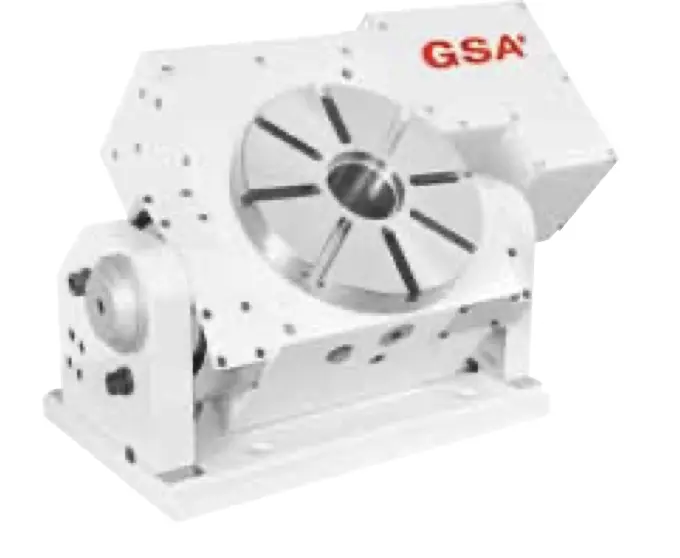

GSA CNCMT-500

Table Dia (mm)             ø500
Table Height in Horizontal (mm)     400
Center Height in Vertical (mm)     330
Over all Height in Vertical  (mm)     735
Thru-Hole Dia (mm)     180H7
Width of T-slot (mm)     18H7
Width of Guide Block (mm)     18h7
Servo motor type   Rotating   Tilting (Scale)
MELDAS           HF-204S   Manual
FANUC           α12 i
SIEMENS           1FK7083
HEIDENHAIN   QSY155F
Gear Ratio   1:120           -
Min. Increment(degree)   0.001°   1°
Max. R.P.M. (rpm)
(motor : 2000 / rpm)   16.7           -
Tilting degree             0°~100°
Rotation axis
        Pneu. clamp force(kg•m)(P:5kg / cm2)  160
Hydro. clamp force(kg•m)(P:20kg / cm2)380
Indexing Accuracy (sec.)       15"
Repeatability (sec.)       4"
                      8"
N.W (kgs)               450
Max. Load
        Vertical                       W=350 kg
Horizontal                       W=600 kg

Max. Radial Load
                                              F=1880 kg
                      FxL=380 kg•m
                      FxL=245 kg•m
