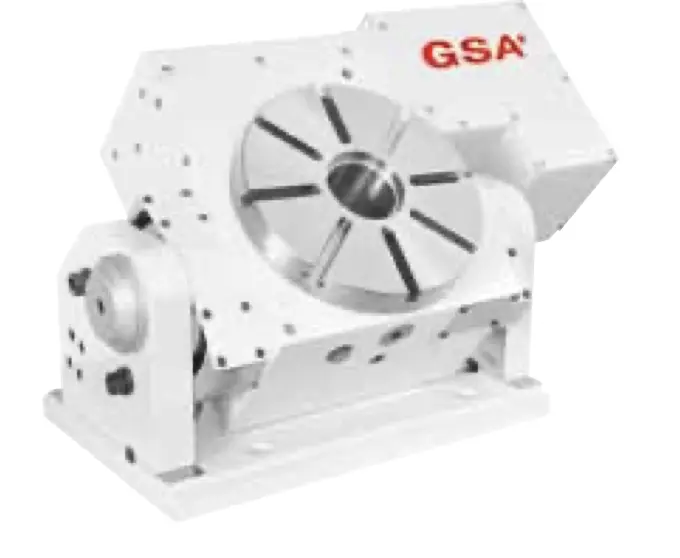

GSA CNCMT-400

Table Dia (mm)              ø400
Table Height in Horizontal (mm)      375
Center Height in Vertical (mm)      290
Over all Height in Vertical  (mm)      648
Thru-Hole Dia (mm)      150H7
Width of T-slot (mm)      14H7
Width of Guide Block (mm)      18h7
Servo motor type    Rotating   Tilting (Scale)
MELDAS            HF-204S   Manual
FANUC            α12 i
SIEMENS            1FK7083
HEIDENHAIN    QSY155C
Gear Ratio    1:90           -
Min. Increment(degree)    0.001°   1°
Max. R.P.M. (rpm)
(motor : 2000 / rpm)    22.2           -
Tilting degree              0°~100°
Rotation axis
        Pneu. clamp force(kg•m)(P:5kg / cm2)  92
Hydro. clamp force(kg•m)(P:20kg / cm2)184
Indexing Accuracy (sec.)       15"
Repeatability (sec.)       4"
                      8"
N.W (kgs)               380
Max. Load
        Vertical                       W=300 kg
Horizontal                       W=500 kg

Max. Radial Load
                                              F=1585 kg
                      FxL=184 kg•m
                      FxL=180 kg•m
