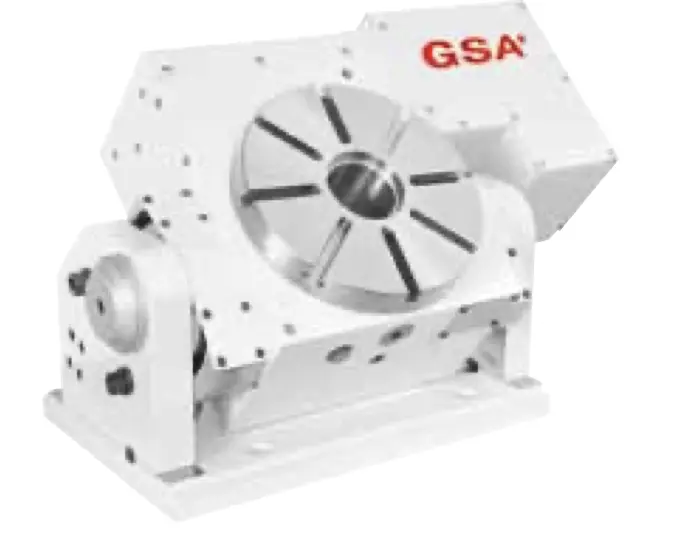

GSA CNCMT-320

Table Dia (mm)             ø320
Table Height in Horizontal (mm)     330
Center Height in Vertical (mm)     270
Over all Height in Vertical  (mm)     595
Thru-Hole Dia (mm)     110H7
Width of T-slot (mm)     14H7
Width of Guide Block (mm)     18h7
Servo motor type   Rotating  Tilting (Scale)
MELDAS           HF-204S  Manual
FANUC           α12 i
SIEMENS           1FK7083
HEIDENHAIN   QSY155C
Gear Ratio   1:180/1:90  -
Min. Increment(degree)   0.001°  1°
Max. R.P.M. (rpm)
(motor : 2000 / rpm)   11.1/22.2  -
Tilting degree             0°~100°
Rotation axis
        Pneu. clamp force(kg•m)(P:5kg / cm2)  71
Hydro. clamp force(kg•m)(P:20kg / cm2)142
Indexing Accuracy (sec.)       15"
Repeatability (sec.)       4"
                      8"
N.W (kgs)               310
Max. Load
        Vertical                       W=150 kg
Horizontal                       W=350 kg

Max. Radial Load
                                              F=1375 kg
                      FxL=142 kg•m
                      FxL=115 kg•m
