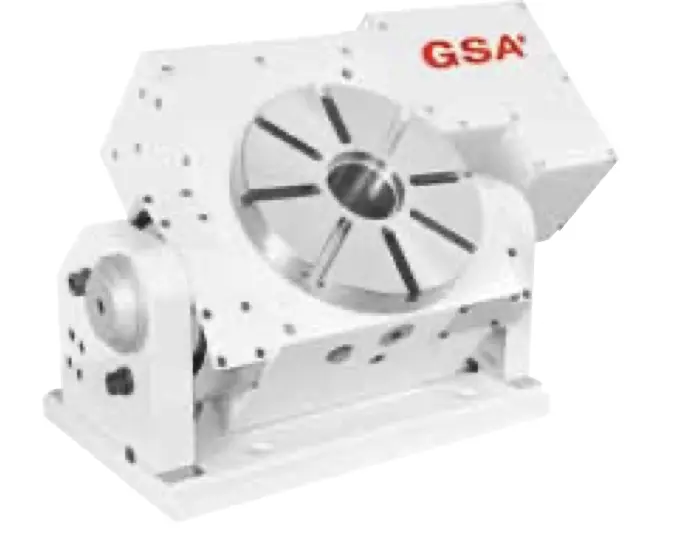

GSA CNCMT-250

Table Dia (mm)            ø250
Table Height in Horizontal (mm)    280
Center Height in Vertical (mm)    210
Over all Height in Vertical  (mm)    450
Thru-Hole Dia (mm)    70H7
Width of T-slot (mm)    12H7
Width of Guide Block (mm)    18h7
Servo motor type  Rotating  Tilting (Scale)
MELDAS          HF-104T  Manual
FANUC          α4 i
SIEMENS          1FK7060
HEIDENHAIN  QSY116C
Gear Ratio  1:90          -
Min. Increment(degree)  0.001°          1°
Max. R.P.M. (rpm)
(motor : 2000 / rpm) 22.2          -
Tilting degree          0°~100°
Rotation axis
        Pneu. clamp force(kg•m)(P:5kg / cm2)  47
Hydro. clamp force(kg•m)(P:20kg / cm2)94
Indexing Accuracy (sec.)       15"
Repeatability (sec.)       4"
                      8"
N.W (kgs)               220
Max. Load
        Vertical                       W=125 kg
Horizontal                       W=300 kg

Max. Radial Load
                                              F=1208 kg
                      FxL=94 kg•m
                      FxL=72 kg•m
