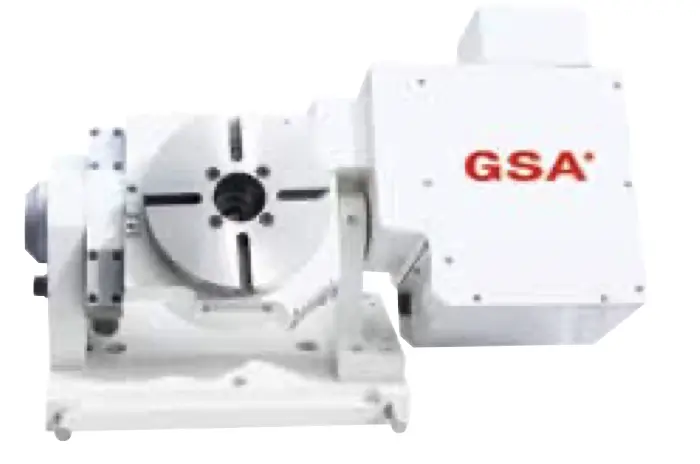

GSA CNCMT-200

Table Dia (mm)           ø200
Table Height in Horizontal (mm)   275
Center Height in Vertical (mm)   190
Over all Height in Vertical  (mm)   317
Thru-Hole Dia (mm)   30H7
Width of T-slot (mm)   12H7
Width of Guide Block (mm)   18h7
Servo motor type Rotating Tilting (Scale)
MELDAS         HF-104T          Manual
FANUC         α4 i
SIEMENS         1FK7060
HEIDENHAIN QSY116C
Gear Ratio 1:90           -
Min. Increment(degree) 0.001°           1°
Max. R.P.M. (rpm)
(motor : 2000 / rpm) 22.2           -
Tilting degree           0°~105°
Rotation axis
        Pneu. clamp force(kg•m)(P:5kg / cm2)  25
Hydro. clamp force(kg•m)(P:20kg / cm2)50
Indexing Accuracy (sec.)       20"
Repeatability (sec.)       4"
                      8"
N.W (kgs)               135
Max. Load
        Vertical                       W=40 kg
Horizontal                       W=80 kg

Max. Radial Load
                                              F=600 kg
                      FxL=50 kg•m
                      FxL=20 kg•m
