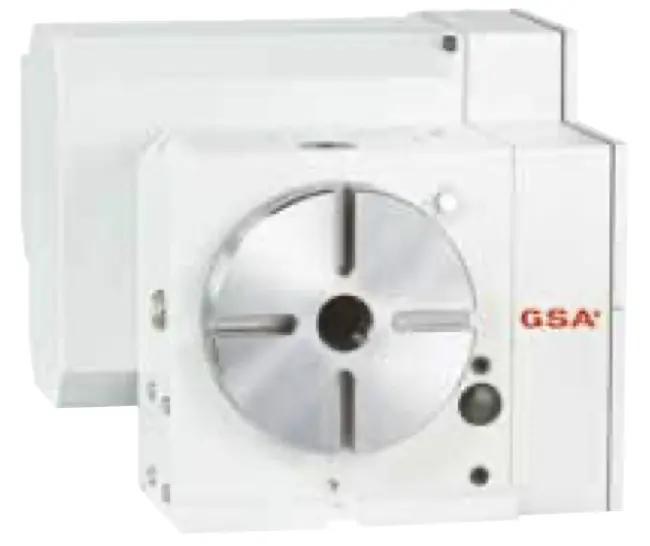

GSA CNC-170RB

Table Dia                      (mm / inch) 170 / 6.69
Center Height in Vertical      (mm / inch) 135 / 5.31
Over all Height in Vertical    (mm / inch) 300 / 11.81
Thru-Hole Dia                  (mm / inch) 35H7/ 1.38H7
Width of T-slot                (mm / inch) 12H7/ 0.47H7
Width of Guide Block           (mm / inch) 18h7/ 0.71h7
Servo motor type
        MELDAS      HF-104T
FANUC      α4 i
SIEMENS      1FK7060
HEIDENHAIN   QSY116C
Gear Ratio         1:90
Min. Indexing                  (degree)          0.001°
Max. R.P.M. (rpm)              (motor : 2000 / rpm)      22.2
Pneu. clamp force (kg•m)       (P:5kg / cm2)  25
Hydro. clamp force (kg•m)      (P:20kg / cm2)  50
Indexing Accuracy Class        (sec.) A  20"
High Accuracy Rotary Table Refer to P39 chart 2
Repeatability                  (sec.)
        Unidirectional        4"
Bidirectional        8"
Max. Machining Force           (kg•m)           23
N.W.                           (kgs)           70
Max. Load
                Vertical W=100 kg
Horizontal W=200 kg

Max. Radial Load
                F=1000 kg
FxL=50 kg•m
FxL=78 kg•m
