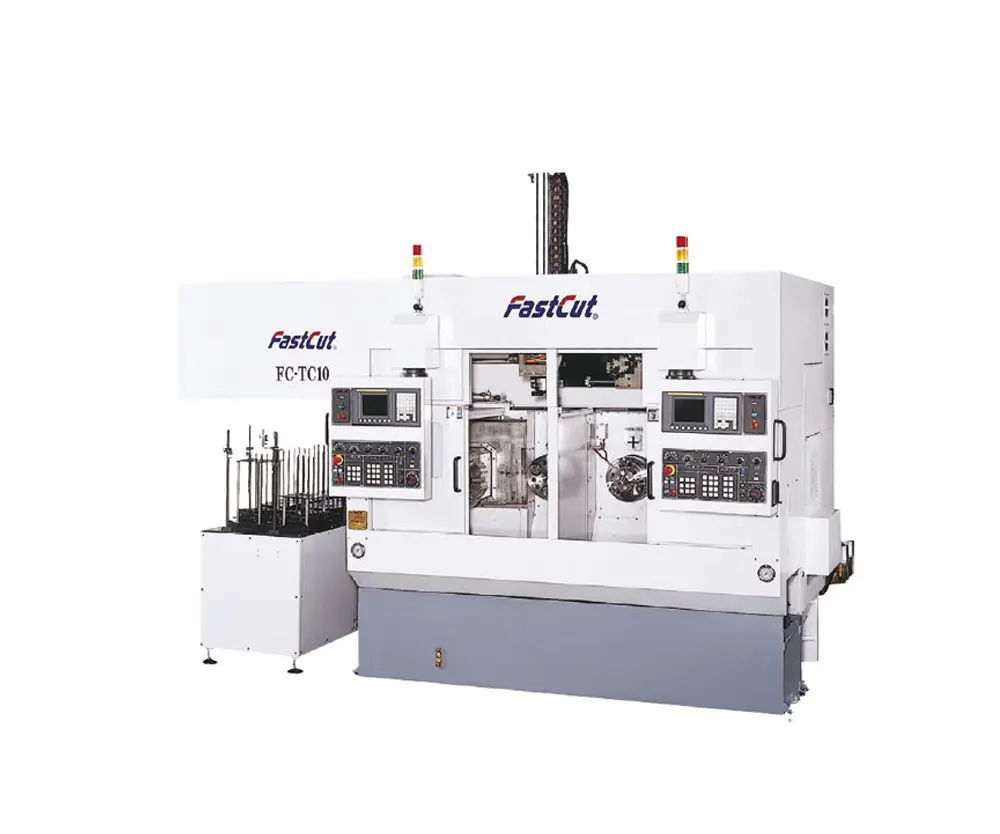

FASTCUT FC-TC10

Capacity.   Max. turning diameter Ø mm 25~250

SPINDLE
No. of spindle                         unit 2
Spindle nose                         unit A2-8
Max. speed                         rpm 3000
Chuck size                         Øm/m Ø 10
Second spindle                         unit -
Spindle bore                         Ømm 75
Bar capacity                         Ømm 61

Feedrate
X/Z axis rapid traverse                 M/min. 15 / 20
Stroke X1 axis stroke                 mm 170
X2 axis stroke                         mm 170
Z1 axis stroke                         mm 170
Z2 axis stroke                         mm 170
Second motor axis strok                 mm -

Turret
No. of turret                         unit 2
Turret type                         servo V10-st
O.D. tool shank                         mm 25 x 25
I.D. tool shank (Max.)                 Ømm 40

Motors
Spindle motor                         KW 15 x 2
Second motor                         KW -
Servo motor, X axis                 KW 1.6 x 2
Servo motor, Z axis                 KW 3.0 x 2
Hydraulic pump                         HP 3
Lubrication pump                 W 25W x 2
Coolant pump                         KW 1

Machine size
Length                                 mm 4400
Width                                 mm 2580
Height                                 mm 2970
Net weight                         kgs 7500
Gross weight                         kgs 8500
